Andy说职场聊焊接洋哥焊接与职场百科
今天我们以目前常用的国际钢材焊接工艺评定标准ISO15614-1为例，来回答题目中的问题。

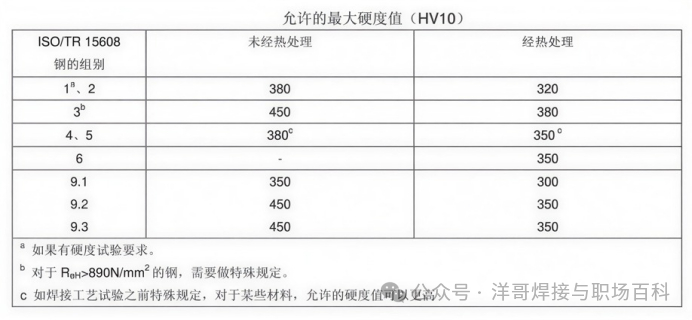

表1是ISO15614-1中，关于部分钢材焊接工艺评定中允许的最大硬度要求。
表1
在表1的最左侧是按照ISO15608进行的钢材组别分类。表2是这个标准下的钢材组别分类介绍。
表2
根据ISO15614-1标准中，硬度测试的要求，一般包括焊缝区，热影响区和两侧母材的硬度。
由于焊接热循环的作用，所以在焊接热影响区将不可避免的发生组织与性能的变化。而性能变化中，其中一个宏观的表现就是热影响区硬度的变化。

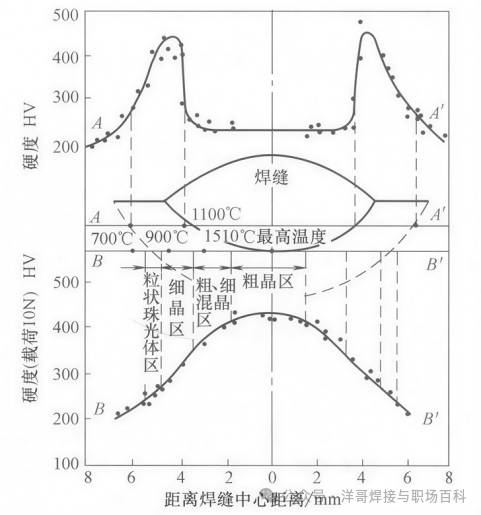

图1 是20Mn这种低合金钢在一定的焊接条件下，测出的焊接热影响区硬度分布。从图中可以看出，在焊缝与母材交界的熔合线附近，硬度值是最高的。
这说明该母材在特定的焊接工艺条件下，焊接热影响区发生了硬化的现象。而焊缝金属硬度值的增加，往往伴随着塑韧性的下降，以及冷裂纹倾向的增加。
所以测量焊接接头的硬度，有利于判断所采用的焊接工艺是否满足焊接接头性能的要求。
图1 20Mn低合金钢焊接时热影响区硬度分布
另外，通过焊接接头的硬度值也可以间接预估焊接接头的金相组织。如果要确定组织成分，那还是需要金相检测或者结合钢材的连续冷却转变曲线进行分析。
为什么不锈钢类的母材，一般不要求对焊接接头进行硬度检测呢？欢迎大家在评论区留言，一起讨论。
